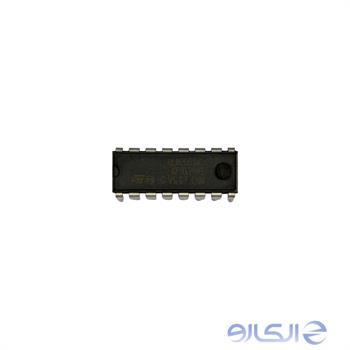

درایور ULN2003 DIP یکی از قطعات کلاسیک و جاودانه در دسته درایورهای دارلینگتون آرایهای است که مخصوص کنترل بارهای القایی و مقاومتی مثل رله، سولنوئید، استپر موتور، LED ماتریس، لامپ و موتور DC ساخته شده. این آیسی با ۷ کانال مستقل دارلینگتون NPN، ولتاژ ۵۰ ولت، جریان ۵۰۰ میلیآمپر در هر کانال و پکیج DIP-16، قدرت بالا، حفاظت کامل و نصب فوقالعاده آسان را در یک قطعه بسیار ارزان ارائه میدهد.
مشخصات فنی درایور ULN2003 DIPتعداد کانال: ۷ کانال مستقل
ولتاژ خروجی (VCE): حداکثر ۵۰ ولت
جریان خروجی پیوسته: ۵۰۰ میلیآمپر در هر کانال (کل آرایه تا ۲٫۵ آمپر با خنککاری)
جریان ورودی: فقط ۰٫۹۳ میلیآمپر در ۳٫۳ ولت
ولتاژ ورودی منطقی: کاملاً سازگار با ۳٫۳ ولت و ۵ ولت (TTL/CMOS)
دیود فریویلینگ داخلی: برای هر کانال (مناسب بار القایی)
افت ولتاژ خروجی : حداکثر ۱٫۶ ولت در ۵۰۰ میلیآمپر
دمای کاری: -۴۰ تا +۱۲۵ درجه (نسخه صنعتی)
کاربردهای درایور ULN2003 DIPکنترل همزمان تا ۷ رله یا سولنوئید
درایو استپر موتور یونیپولار (۴ یا ۵ فاز)
درایو LED ماتریس و سونسگمنت
کنترل لامپ، buzzer، فن DC
پروژههای رباتیک، CNC، پرینتر سهبعدی
لوازم خانگی (ماشین لباسشویی، یخچال، مایکروویو)
مزایای درایور ULN2003 DIP۵۰۰ میلیآمپر در هر کانال بدون نیاز به ترانزیستور اضافی
دیود فریویلینگ داخلی برای حفاظت کامل در برابر ولتاژ القایی
ورودی مستقیم از پین میکروکنترلر (۳٫۳ ولت یا ۵ ولت) بدون مقاومت بیس
نصب DIP ایدهآل برای بردهای سوراخدار و پروتوتایپ
خرید درایور ULN2003 DIP
برای خرید درایور ULN2033 ،می توانید به
الکارو مراجعه کنید.برای اطمینان از اصالت کالا و تضمین کیفیت و قیمت مناسب به
فروشگاه ما مراجعه کنید.
نتیجهگیریدرایور ULN2003 DIP با ۷ کانال ۵۰۰ میلیآمپر، دیود فریویلینگ داخلی، ورودی ۳٫۳V/۵V و پکیج DIP-16 همچنان بهترین و ارزانترین راه برای اتصال میکروکنترلر به بارهای قدرت است. این قطعه با عمر طولانی و عملکرد بینقص، واقعاً یکی از آن قطعاتی است که هر مهندسی باید همیشه چند تا در کشویش داشته باشد. اگر میخواهید آردوینو یا STM32 تان به راحتی رله، استپر موتور یا LED ماتریس را کنترل کند، ULN2003 DIP همان چیزی است که نیاز دارید!
