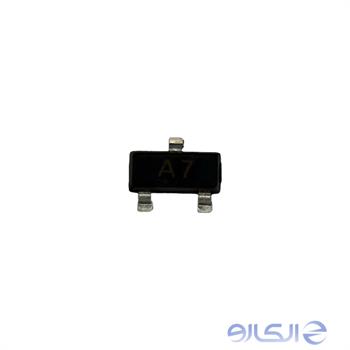

دیود BAV99 - SMD CODE A7 : یکی از محصولات پرکاربرد در دسته دیودهای سوئیچینگ سریع است که به طور خاص برای سوئیچینگ سریع، حفاظت مدار، مدارهای منطقی و کاربردهای RF طراحی شده است. این دیود با دو دیود مستقل در یک پکیج، ولتاژ معکوس 100 ولت، جریان مستقیم 215 میلیآمپر، زمان بازیابی 4 نانوثانیه و کد مارکینگ A7 در پکیج SOT-23، ترکیبی از سرعت بالا، ابعاد کوچک و هزینه پایین را ارائه میدهد. این قطعه در موبایل، لپتاپ، منابع تغذیه، مدارهای دیجیتال و سیستمهای مخابراتی کاربرد گسترده دارد.
مشخصات فنی دیود BAV99 - SMD CODE A7- ساختار: دو دیود مستقل
- ولتاژ معکوس تکراری: 100 ولت
- جریان مستقیم متوسط (IF(AV)): به صورت 215 میلیآمپر (هر دیود)
- جریان پیک سورج (IFSM): به صورت 2 آمپر (8.3 میلیثانیه، نیمسینوسی)
- افت ولتاژ مستقیم (VF): حداکثر 0.715 ولت در جریان 15 میلیآمپر
- جریان معکوس نشتی (IR): حداکثر 50 نانوآمپر در ولتاژ 100 ولت
- زمان بازیابی معکوس (trr): حداکثر 4 نانوثانیه
- خازن اتصال (CJ): حداکثر 1.5 پیکوفاراد در ولتاژ 1 مگاهرتز
- دمای کاری: از -65 درجه سانتیگراد تا +150 درجه سانتیگراد
کاربردهای دیود BAV99 - SMD CODE A7
- سوئیچینگ سریع در مدارهای منطقی: سطح شیفتینگ
- حفاظت ESD: در پورت USB، HDMI، ورودی میکروکنترلر
- مدارهای RF و مخابرات: Detector، Mixer، حفاظت آنتن
- موبایل و لپتاپ: سوئیچینگ باتری، شارژر، نور پسزمینه
- سیستمهای صنعتی: حفاظت I/O در PLC و سنسورها
مزایای دیود BAV99 - SMD CODE A7
1. دو دیود در یک پکیج ، صرفهجویی در فضا و هزینه
2. سرعت سوئیچینگ 4 نانوثانیه ،ایدهآل برای فرکانس بالا
3. نشتی بسیار کم (50 نانوآمپر) ، مصرف انرژی پایین
4. ولتاژ 100 ولت ، مناسب برای 12V/24V/48V سیستمها
5. قیمت زیر 0.01 دلار ،اقتصادیترین دیود دوتایی SMD
چرا دیود BAV99 - SMD CODE A7 را انتخاب کنیم؟دیود BAV99 با استاندارد صنعتی، موجودی دائمی و سازگاری کامل با 1N4148 دوتایی، یکی از پرمصرفترین دیودهای SMD جهان است. کد A7 مارکینگ Nexperia را نشان میدهد و جایگزین مستقیم MMBD4148SE، DA323 است. عرضه در بستهبندیهای مناسب، خرید آن را برای تولید انبوه آسان میکند.
خرید دیود BAV99 - SMD CODE A7برای خرید دیود BAV99، میتوانید به
الکارو در دسترس است. برای اطمینان از کیفیت و اصالت، توصیه میشود این قطعه را از
فروشگاه ما تهیه کنید.
نتیجهگیریدیود BAV99 - SMD CODE A7 با دو دیود 100 ولت، سرعت 4 نانوثانیه، نشتی 50 نانوآمپر و پکیج SOT-23، انتخابی عالی برای سوئیچینگ منطقی، حفاظت ESD، منابع تغذیه و مدارهای مصرفی است. این دیود با ابعاد کوچک، قیمت زیر ۱ سنت و عملکرد قابل اعتماد، یکی از پرمصرفترین قطعات الکترونیک جهان است. اگر پروژهتان نیاز به دیود دوتایی سریع، کوچک و ارزان دارد، BAV99 A7 گزینهای است که نباید از دست بدهید.
