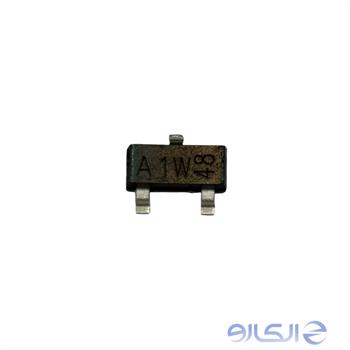

دیود BAW56 SMD CODE A1W سوئیچینگ 4 آمپر خودرویی B۱۱۱

دیود دوتایی BAW56 - SMD CODE A1W در دسته دیودهای سوئیچینگ سریع موازی  است که به طور خاص برای سوئیچینگ سریع، مدارهای منطقی و سطح شیفتینگ طراحی شده است. این دیود با دو دیود موازی با آند مشترک، ولتاژ معکوس 100 ولت، جریان مستقیم 215 میلی‌آمپر، زمان بازیابی 4 نانوثانیه و کد مارکینگ A1W در پکیج SOT-23، ترکیبی از سرعت بالا، ابعاد کوچک و قیمت بسیار پایین را ارائه می‌دهد. این قطعه در موبایل، لپ‌تاپ، شارژر، مادربورد، سنسورها و سیستم‌های صنعتی کاربرد گسترده دارد.

مشخصات فنی دیود BAW56 - SMD CODE A1W
- ساختار: دو دیود موازی
- ولتاژ معکوس تکراری (VRRM):به صورت  100 ولت
- جریان پیک سورج (IFSM):  به صورت 2 آمپر (8.3 میلی‌ثانیه، نیم‌سینوسی)
- افت ولتاژ مستقیم (VF): حداکثر 0.715 ولت در جریان 15 میلی‌آمپر
- جریان معکوس نشتی (IR): حداکثر 50 نانوآمپر در ولتاژ 100 ولت
- زمان بازیابی معکوس (trr): حداکثر 4 نانوثانیه
- خازن اتصال (CJ): حداکثر 2 پیکوفاراد
- دمای کاری: از -65 درجه سانتی‌گراد تا +150 درجه سانتی‌گراد
- پکیج: SOT-23 (TO-236AB، سطحی - SMD)
- ابعاد: 2.9 × 1.3 × 1.0 میلی‌متر
- نوع نصب: سطحی (SMT)

کاربردهای دیود BAW56 - SMD CODE A1W
- مدارهای منطقی: Wired-OR، سطح شیفتینگ.
- حفاظت ESD : در پورت‌های ورودی میکروکنترلر، USB، کلیدها
- ORing دیود: در تغذیه‌های اضطراری و باتری‌بک‌آپ
- سوئیچینگ سریع: در شارژر، LED درایور، سنسورهای نوری
- موبایل و لپ‌تاپ: حفاظت خطوط دیتا، سوئیچینگ باتری
- سیستم‌های صنعتی: حفاظت ورودی PLC، سنسورها

مزایای دیود BAW56 - SMD CODE A1W
1. دو دیود با آند مشترک در یک پکیج ،صرفه‌جویی چشمگیر در فضا
2. سرعت 4 نانوثانیه ،عالی برای فرکانس بالا
3. نشتی 50 نانوآمپر ،مصرف بسیار کم

چرا دیود BAW56 - SMD CODE A1W را انتخاب کنیم؟
دیود BAW56 همراه با BAV99 و BAS16 جزو سه دیود دوتایی پرمصرف جهان است. کد A1W مارکینگ Nexperia را نشان می‌دهد و جایگزین مستقیم MMBD4148CA، 1N4148W دوتایی موازی است. عرضه در بسته‌بندی‌های Tape و 3000 تایی، خرید آن را برای تولید انبوه آسان می‌کند.

خرید دیود BAW56 - SMD CODE A1W
برای خرید دیود BAW56، می‌توانید به الکارو مراجعه کنید.برای اطمینان از کیفیت و اصالت، توصیه می‌شود این قطعه را از فروشگاه ما  تهیه کنید.

نتیجه‌گیری
دیود BAW56 - SMD CODE A1W با دو دیود موازی 100 ولت، سرعت 4 نانوثانیه، نشتی 50 نانوآمپر و پکیج SOT-23، انتخابی عالی برای مدارهای منطقی، حفاظت ESD، ORing تغذیه، شارژر و موبایل است. این دیود با ابعاد کوچک و عملکرد فوق‌العاده، یکی از پرمصرف‌ترین قطعات الکترونیک جهان است. اگر پروژه‌تان نیاز به دیود دوتایی Common Anode سریع و ارزان دارد، BAW56 A1W گزینه‌ای است که نباید از دست بدهید.
