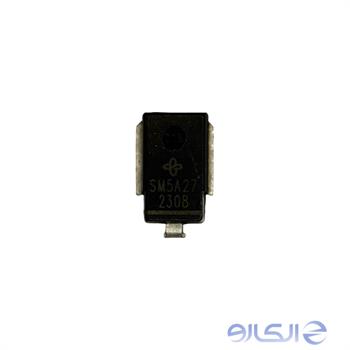

دیود محافظ ولتاژ گذرا SM5A27 این دیود با ولتاژ زینر 27 ولت و جریان پیک پالس 70 آمپر، به طور خاص برای حفاظت در برابر ولتاژهای گذرا و سرکش در سیستمهای الکترونیکی خودرو طراحی شده است. این قطعه به دلیل ویژگیهای برجستهای مانند جریان نشتی پایین، افت ولتاژ مستقیم کم و قابلیت تحمل سورج بالا، در صنایع خودروسازی، صنعتی و الکترونیک قدرت کاربرد گستردهای دارد.
مشخصات فنی دیود SM5A27دیود SM5A27 عملکردی پایدار و قابل اعتماد ارائه میدهد. این دیود با طراحی بهینه برای شرایط دمایی بالا و استانداردهای خودرویی، گزینهای ایدهآل برای حفاظت مدارها است.
مشخصات کلیدی- ولتاژ زینر (VRWM): به صورت 27 ولت
- ولتاژ شکست (VBR): حداقل 27.9 ولت در دمای 25 درجه سانتیگراد
- جریان نشتی (IR): کمتر از 2 میکروآمپر در ولتاژ 27 ولت
- افت ولتاژ مستقیم (VF): حداکثر 3.5 ولت در جریان 70 آمپر
- دمای کاری: از -65 درجه سانتیگراد تا +175 درجه سانتیگراد
- پکیج: DO-218AB SMC، سطحی - SMD
- نوع نصب: سطحی (SMT)
کاربردهای دیود SM5A27
دیود محافظ SM5A27 به دلیل طراحی تخصصی برای محیطهای سخت، در طیف وسیعی از کاربردهای الکترونیکی و صنعتی مورد استفاده قرار میگیرد.
- حفاظت load dump در خودرو: این دیود برای محافظت از مدارهای الکترونیکی خودرو در برابر سرکشهای ولتاژ ناشی از قطع ناگهانی باتری (load dump) ایدهآل است و با استاندارد ISO7637-2 سازگار میباشد.
- حفاظت ESD و سورج: در سیستمهای الکترونیکی حساس مانند ECU خودرو، سنسورها و ماژولهای کنترل، این دیود از مدارها در برابر تخلیه الکترواستاتیکی و سورجهای موقت محافظت میکند.
- سیستمهای قدرت صنعتی: در منابع تغذیه، اینورترها و مبدلهای DC-DC که نیاز به حفاظت در برابر ولتاژهای گذرا دارند، این قطعه عملکردی قابل اعتماد ارائه میدهد.
- تجهیزات مخابراتی و مصرفی: برای حفاظت خطوط داده و سیگنال در دستگاههای مخابراتی، کامپیوترها و لوازم خانگی.
مزایای دیود SM5A271. حفاظت بهینه: با قدرت جذب پالس 1500 وات و جریان پیک 70 آمپر، این دیود حفاظت کاملی در برابر ولتاژهای گذرا ارائه میدهد.
2. پایداری حرارتی بالا: قابلیت کار در دمای تا 175 درجه سانتیگراد، آن را برای محیطهای خودرویی و صنعتی مناسب میسازد.
3. جریان نشتی و افت ولتاژ کم: جریان نشتی کمتر از 2 میکروآمپر و افت ولتاژ پایین، کارایی مدار را افزایش میدهد و مصرف انرژی را کاهش میدهد.
4. ساختار مقاوم: فناوری PARو passivated oxide، مقاومت در برابر رطوبت، سورج و ESD را تضمین میکند.
5. نصب آسان و هزینه موثر: پکیج DO-218AB امکان نصب سطحی را فراهم میکند و با استانداردهای MSL level 1، فرآیند تولید را ساده میسازد.
چرا دیود SM5A27 را انتخاب کنیم؟دیود SM5A27 با ترکیب ویژگیهای پیشرفته Vishay، مانند حفاظت load dump، پایداری حرارتی و سازگاری با استانداردهای خودرویی، یکی از بهترین گزینهها برای پروژههای حرفهای است. این قطعه با استانداردهای AEC-Q101 و ISO7637-2 تولید شده و ویژگیهایی مانند جریان نشتی پایین و قدرت جذب بالا، آن را از رقبا متمایز میکند. همچنین، عرضه این دیود در بستهبندیهای Tape و Reel یا Bulk، خرید آن را برای تولید در مقیاسهای مختلف آسان میکند.
خرید دیود SM5A27برای خرید دیود SM5A27، میتوانید به
الکارو مراجعه کنید. برای اطمینان از کیفیت و اصالت، توصیه میشود این قطعه را از
فروشگاه الکارو تهیه کنید.
نتیجهگیریدیود محافظ ولتاژ گذرا SM5A27 با ویژگیهای فنی برجسته، مانند ولتاژ زینر 27 ولت، قدرت 1500 وات و پایداری در دماهای بالا، انتخابی عالی برای حفاظت مدارهای الکترونیکی در برابر ولتاژهای گذرا و سورج است. این قطعه با استانداردهای خودرویی و صنعتی سازگار بوده و عملکردی قابل اعتماد در پروژههای خودرو، قدرت و مخابرات ارائه میدهد. اگر به دنبال یک TVS باکیفیت و کارآمد برای سیستمهای حساس هستید، SM5A27 گزینهای است که نیازهای شما را به بهترین شکل برآورده خواهد کرد.
