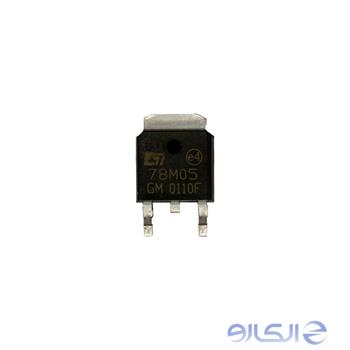

رگولاتور ولتاژ 78M05 یکی از قطعات کلاسیک در دسته رگولاتورهای خطی مثبت ثابت است که برای تأمین ولتاژ پایدار ۵ ولت با جریان متوسط طراحی شده است. این آیسی با ولتاژ خروجی دقیق ۵ ولت، جریان خروجی تا ۵۰۰ میلیآمپر، حفاظتهای داخلی کامل و پکیجهای متنوع (TO-220، DPAK، SOT-89، TO-252) بیش از ۵۰ سال است که در پروژههای دانشجویی، صنعتی و لوازم خانگی استفاده میشود و هنوز هم یکی از پرفروشترین رگولاتورهای جهان است.
مشخصات فنی رگولاتور 78M05
ولتاژ خروجی: ۵ ولت
جریان خروجی: حداکثر ۵۰۰ میلیآمپر (تا ۱ آمپر در پالس کوتاه)
ولتاژ ورودی: ۷ تا ۲۵ ولت (بهتر است ۷ تا ۱۸ ولت برای حرارت کمتر)
افت ولتاژ (Dropout): حدود ۲ ولت در ۵۰۰ میلیآمپر
ریپل ریجکشن: ۸۰ دسیبل (معمولی)
جریان استاتیک: ۴ تا ۸ میلیآمپر
حفاظتهای داخلی: اضافه جریان، حرارتی، اتصال کوتاه
دمای کاری: ۰ تا +۱۲۵ درجه (تجاری) / -۴۰ تا +۱۲۵ درجه (صنعتی)
کاربردهای رگولاتور 78M05
تغذیه مدارهای منطقی TTL و CMOS قدیمی
تغذیه میکروکنترلرهای ۵ ولتی (Arduino Uno، AVR، PIC، 8051)
تغذیه اپامپ، سنسور، LCD کاراکتری، رلههای کوچک
ایجاد منبع ۵ ولت محلی در بردهای بزرگتر
پروژههای آموزشی، پروتوتایپ، کیتهای الکترونیک
شارژر، آداپتور، لوازم خانگی و تجهیزات صنعتی
مزایای رگولاتور 78M05
جریان ۵۰۰ میلیآمپر کافی برای اکثر مدارهای دیجیتال
حفاظت کامل بدون مدار اضافی
کاملاً جایگزین 7805 در پروژههایی که جریان کمتر از ۵۰۰ میلیآمپر نیاز دارد (حرارت کمتر، سایز کوچکتر)
نتیجهگیری
رگولاتور 78M05 با ولتاژ ثابت ۵ ولت، جریان ۵۰۰ میلیآمپر، حفاظت کامل سادهترین و مطمئنترین راه برای تأمین ۵ ولت پایدار در ۹۹ درصد پروژههای الکترونیکی است. اگر جریان پروژهتان زیر ۴۰۰–۵۰۰ میلیآمپر است، 78M05 دقیقاً همان چیزی است که باید استفاده کنید: ارزان، ساده، همیشه در دسترس و کاملاً قابل اعتماد. این آیسی یکی از آن قطعاتی است که هر علاقهمند به الکترونیک باید همیشه چند تا در جعبه ابزارش داشته باشد!
