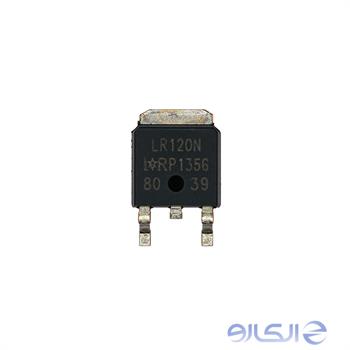

ترانزیستور IRLR120N یکی از MOSFETهای قدرت N-Channel شرکت Infineonاست که با ولتاژ درین-سورس ۱۰۰ ولت، جریان درین ۱۰ آمپر و مقاومت روشن ۰٫۱۸۵ اهم طراحی شده است. این قطعه از نوع Logic Level است و در پکیج D-Pak (TO-252) سطحی عرضه میشود. به دلیل سوئیچینگ سریع و قابلیت تحمل آوالانش، در مدارهای قدرت و کنترل بار کاربرد دارد.
مشخصات فنی ترانزیستور IRLR120N
- نوع کانال: N-Channel
- ولتاژ درین-سورس (VDS): ۱۰۰ ولت
- جریان درین پیوسته (ID): ۱۰ آمپر
- مقاومت درین-سورس روشن (RDS(on)): حداکثر ۰٫۱۸۵ اهم (در VGS = ۱۰ ولت)
- ولتاژ گیت-سورس (VGS): حداکثر ۱۶ ولت
- ولتاژ آستانه گیت: حدود ۱ تا ۲ ولت (Logic Level)
- شارژ گیت کل (Qg): حدود ۱۳ تا ۲۰ نانوکولن
- اتلاف توان: حدود ۴۸ وات
- دمای کاری: از ۵۵- تا ۱۷۵ درجه سانتیگراد
- پکیج: D-Pak (TO-252)
- ویژگیها: سوئیچینگ سریع، Avalanche Rated، مناسب درایو منطقی
کاربردهای ترانزیستور IRLR120N- سوئیچینگ قدرت در منابع تغذیه و مبدلهای DC-DC
- درایو موتورهای DC و کنترل بار
- مدارهای کنترل رله و سولنوئید
- سیستمهای الکترونیکی خودرو و صنعتی
- پروژههای الکترونیک قدرت با نیاز به MOSFET منطقی
خرید ترانزیستور IRLR120Nبرای خرید ترانزیستور IRLR120N میتوانید
به فروشگاه معتبر قطعات الکترونیکی الکارو مراجعه کنید. این محصول در فروشگاه آنلاین ما در دسترس است و با قیمت مناسب عرضه میشود.نتیجهگیریترانزیستور IRLR120N یک MOSFET N-Channel با ولتاژ ۱۰۰ ولت و جریان ۱۰ آمپر است که به دلیل مقاومت روشن پایین و قابلیت Logic Level، برای سوئیچینگ قدرت و کنترل بار در مدارهای مختلف مناسب است. این قطعه در پکیج D-Pak عرضه میشود و در پروژههای صنعتی و خودرویی کاربرد دارد.
