دیود 1N5408 یکی از محصولات کلاسیک و پرکاربرد است. این دیود با ولتاژ معکوس 1000 ولت و جریان مستقیم 3 آمپر، به طور خاص برای کاربردهای یکسوسازی در مدارهای قدرت، منابع تغذیه و سیستمهای صنعتی طراحی شده است. این قطعه به دلیل ویژگیهای برجستهای مانند تحمل سورج بالا، افت ولتاژ مستقیم مناسب و پایداری در شرایط دمایی گسترده، در صنایع الکترونیک، خودروسازی، منابع تغذیه و تجهیزات صنعتی کاربرد گستردهای دارد.

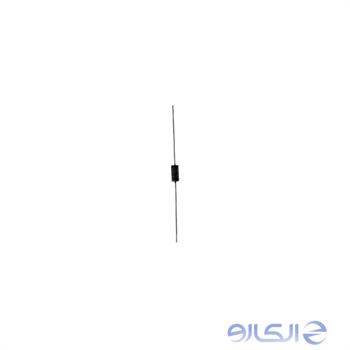

مشخصات فنی دیود 1N5408دیود 1N5408 با ساختار نیمههادی سیلیکونی و طراحی مقاوم، عملکردی پایدار و قابل اعتماد ارائه میدهد. این دیود با پکیج DO-201 (که گاهی به اشتباه DIP خوانده میشود، اما در واقع axial lead است) برای نصب آسان در مدارهای through-hole مناسب است.
مشخصات کلیدی- ولتاژ معکوس تکراری 1000 ولت
- جریان مستقیم متوسط (IF(AV)): به صورت 3 آمپر
- جریان پیک سورج (IFSM): به صورت 200 آمپر (8.3 میلیثانیه، نیمسینوسی)
- افت ولتاژ مستقیم (VF): حداکثر 1.2 ولت در جریان 3 آمپر
- جریان معکوس نشتی (IR): حداکثر 5 میکروآمپر در ولتاژ 1000 ولت
- خازن اتصال (CJ): حدود 25 پیکوفاراد
- دمای کاری: از -65 درجه سانتیگراد تا +175 درجه سانتیگراد
- ابعاد: طول تقریبی 25 میلیمتر، قطر 5.3 میلیمتر
- نوع نصب: سوراخدار (THT)
کاربردهای دیود 1N5408دیود 1N5408 به دلیل ولتاژ معکوس بالا و تحمل جریان مناسب، در طیف وسیعی از کاربردهای الکترونیکی و صنعتی مورد استفاده قرار میگیرد.
- منابع تغذیه AC-DC: این دیود برای یکسوسازی تمامموج در آداپتورها، شارژرها و منابع تغذیه خطی با ولتاژ خروجی بالا، بسیار مناسب است.
- پلهای دیودی: در مدارهای پل یکسوساز برای تبدیل AC به DC در سیستمهای صنعتی و لوازم خانگی.
- حفاظت مدارهای قدرت: در سیستمهای خودرو و صنعتی برای جلوگیری از معکوس شدن قطبیت و تحمل سورجهای لحظهای.
- اینورترها و مبدلهای DC-DC: برای یکسوسازی در مدارهای با فرکانس پایین، مانند اینورترهای خورشیدی کوچک.
مزایای دیود 1N54081. ولتاژ معکوس بالا: با 1000 ولت، این دیود برای مدارهای قدرت با ولتاژ ورودی بالا مناسب است و از خرابی در برابر spikes ولتاژ محافظت میکند.
2. پایداری حرارتی بالا: قابلیت کار در دمای تا 175 درجه سانتیگراد، آن را برای محیطهای صنعتی و خودرویی مقاوم میسازد.
3. تحمل سورج عالی: جریان پیک 200 آمپر، طول عمر قطعه را در برابر overloadهای لحظهای افزایش میدهد.
4. هزینه موثر و در دسترس: این دیود کلاسیک و ارزانقیمت است و در بازار به راحتی یافت میشود.
5. نصب آسان: پکیج axial امکان نصب سریع در بردهای سوراخدار را فراهم میکند و با فرآیندهای تولید انبوه سازگار است.
چرا دیود 1N5408 را انتخاب کنیم؟دیود 1N5408 با ولتاژ 1000 ولت، جریان 3 آمپر و مقاومت سورج بالا، یکی از بهترین گزینهها برای پروژههای قدرت است. این قطعه با استانداردهای RoHS و UL سازگار بوده و ویژگیهایی مانند نشتی کم و VF مناسب، آن را از رقبا متمایز میکند. همچنین، عرضه این دیود در بستهبندیهای Bulk یا Ammo Pack، خرید آن را برای تولید در مقیاسهای مختلف آسان میکند.
خرید دیود 1N5408برای خرید دیود 1N5408، میتوانید
الکارو مراجعه کنید. این محصول با شمارههای مختلفی مانند 1N5408-E3 در دسترس است. برای اطمینان از کیفیت و اصالت، توصیه میشود این قطعه را از
فروشگاه ما تهیه کنید.
نتیجهگیریدیود 1N5408 با ویژگیهای فنی برجسته، مانند ولتاژ 1000 ولت، جریان 3 آمپر و تحمل سورج 200 آمپر، انتخابی عالی برای یکسوسازی و حفاظت در منابع تغذیه، مدارهای صنعتی و سیستمهای خودرو است. این قطعه با عملکرد قابل اعتماد و طراحی کلاسیک، نیازهای پروژههای الکترونیکی متنوع را برآورده میکند. اگر به دنبال یک دیود قدرت ارزان و کارآمد برای مدارهای با ولتاژ بالا هستید، 1N5408 گزینهای است که نباید از دست بدهید.
